MEMSオプティカルスイッチとは?

MEMS光スイッチは、シリコン結晶に多数の小さなミラーを彫刻することです。静電気力または電磁力の作用により、マイクロミラーアレイが回転し、入力光の伝搬方向が変化して光路のオンオフ機能を実現します。 MEMS光スイッチは、外部制御情報とそれに対応するハイレベルとローレベルを通じて光波のルーティングを切り替え、内部マイクロミラーを持ち上げるかどうかを制御します。

その他のアイテム MEMSオプティカルスイッチについて

私たちはあなたのビジネスに最適なソリューションを持っています

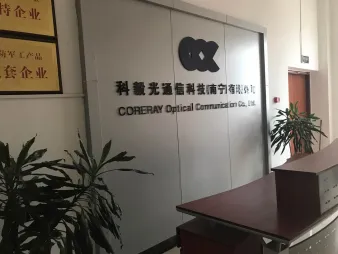

広西チワン族自治区CORERAY光通信技術有限公司は、光通信用の受動部品の製造を専門とする企業です。同社は、レーザー通信受動デバイス製造技術の大規模な応用に取り組んでいます。

主にメカニカルオプティカルスイッチ、ソリッドステートオプティカルスイッチ、ラージポートオプティカルスイッチ、スモールオプティカルスイッチ、オプティカルスイッチ、オプティカルフィルター、MEMSオプティカルスイッチなどを提供しています。

詳細情報

MEMS光スイッチは現場で応用可能

MEMS光スイッチとそのアレイは、既存の光通信において幅広い用途があります。その適用範囲には、主に光ネットワークの保護スイッチングシステム、光ファイバーテストの光源制御、ネットワークパフォーマンスのリアルタイム監視システム、光コンポーネントのテスト、OXC機器を構築するためのスイッチングコア、光アド/ドロップ多重化、光学テスト、光センサーシステムなどが含まれます。

MEMS 1×Nポート光スイッチの構造

MEMSマイクロミラー、コリメートレンズ、マルチファイバーピンを含む、MEMSテクノロジーに基づく1×Nポート光スイッチ。MEMSマイクロミラーは通常、TOチューブホルダーに取り付けられ、コリメートレンズとTOチューブホルダーはTOチューブキャップを介してコンポーネントに組み立てられます。最後に、アクティブデバッグ状態では、マルチファイバーピンが前述のコンポーネントと位置合わせされ、組み立てられます。一緒に固定します。

MEMS光スイッチの原理

MEMS光スイッチの原理は非常に単純です。光が交換されると、静電力または磁力の駆動によりMEMSマイクロミラーの角度が移動または変化し、入力光が光スイッチの異なる出力端に切り替わり、光路のスイッチングとオンオフが実現されます。.

MEMS光スイッチの利点

MEMS光スイッチは、全光ネットワークの包括的なリモート制御を実現でき、統合、低消費電力、低コストの主な利点があります。MEMS光スイッチには、挿入損失が低く、クロストークが低く、偏光感度が低く、機械式光スイッチの消光率が高く、スイッチング速度が速く、サイズが小さく、導波管スイッチの大規模な統合が容易であるという利点があります。

よくあるご質問

何か質問がありますか?

MEMSとは?

MEMS(Micro-Electro-Mechanical System)とは、マイクロマシン、マイクロアクチュエータ、信号処理、制御回路を統合した大量生産されたマイクロデバイスまたはシステムを指します。マイクロメカニカルストラクチャーの作製プロセスには、フォトリソグラフィー、イオンビームエッチング、ケミカルエッチング、ウェーハボンディングなどがあり、電子制御のためにメカニカルストラクチャー上に電極を作製します。
